gnuplot 入門 --- プロットスタイル

gnuplotで描くことができるグラフの種類を，ここでまとめておきます． 描画のスタイルは，plotコマンドのwith style で指定します． with linesなら線，with pointsなら記号でプロットしま す．大ざっぱに言えば，次のようなことができます．

これらは簡単に組み合わせて利用できます．例えば棒グラフと折れ線グラフ を重ねてプロットするには，次のようにします．(同じファイル名が2度出て来る ときは，名前を""で省略できます．)

gnuplot> plot "file.dat" with boxes, "" notitle with lines
up

点や記号，線を描く

lines

各点を直線で繋ぎます．滑らかに変化するデータの表示向き．

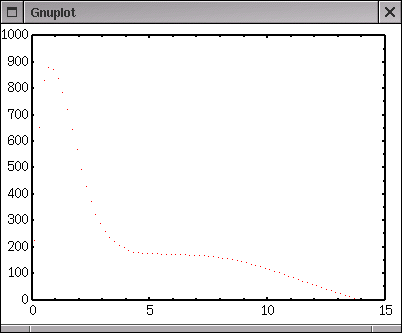

dots

点で表示します．表示点数が非常に多いときには便利ですが， 普通は点が小さいので少々見づらくなります．散布図などに 向いています．

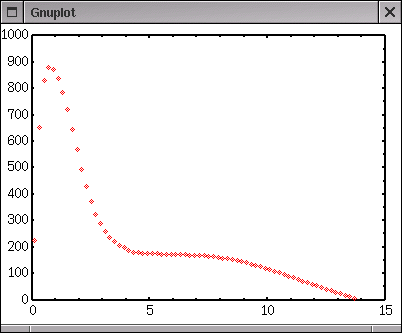

points

記号で表示します．実験データ等の表示に向いています． 使用できる記号の数は使う端末毎に事なりますが，少なくとも6種類の 記号が定義されています．-1番の記号はdotsと同じになります． 記号の大きさはset pointsize で変えることができます．

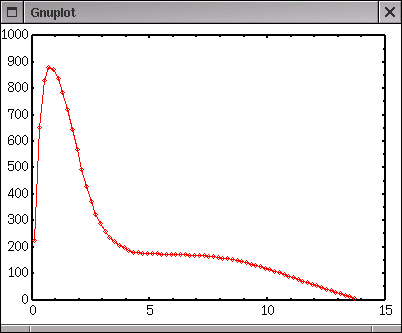

linespoints
lp

線と記号を同時に描きます．

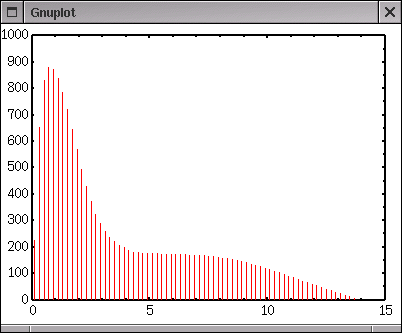

impulses

座標(X,Y)からX軸に向かって垂線を下ろします．幅の無い棒グラフ になります．

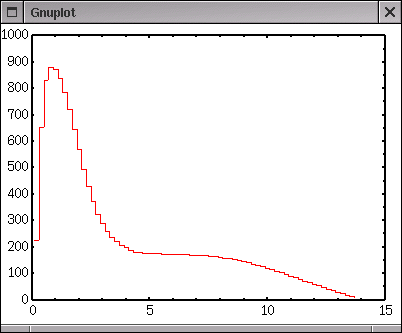

steps
fsteps
histeps

ヒストグラムで，階段状のプロットです．始点・終点の扱い方で 3種類のヒストグラムが描けます．これら3つの差は，後で説明します． なお，gnuplotはヒストグラムになったデータのプロットはできますが， ヒストグラムそれ自身を計算することはできません．


3種類のヒストグラムの違いは，これらをまとめて描けば分かりやすい と思います．

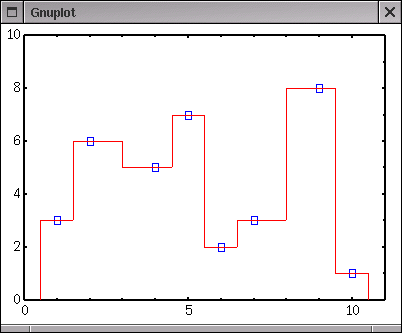

データのある点を□で表示しています．stepsは次のデータ点までを一定 値としてプロットするものです．逆に，fstepsは次のデータ点での値を使って 水平線を引きます．histepsは繋がった棒グラフのようなもので，stepsと fstepsの中間になっています．

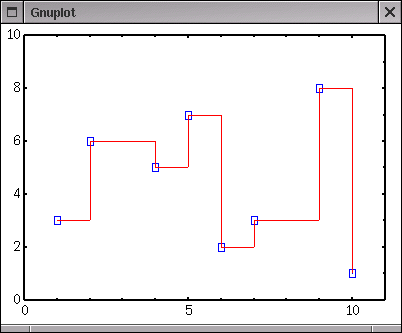

steps

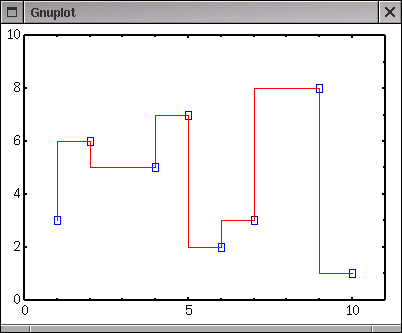

fsteps
histeps
up

棒グラフを描く

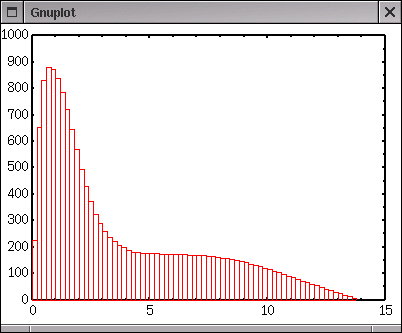

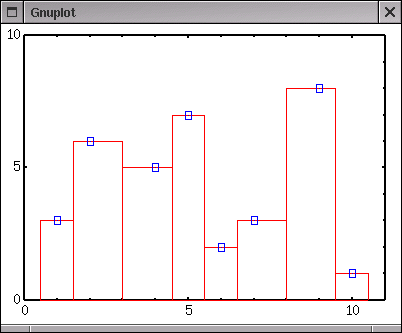

boxes

棒グラフを描きます．上のヒストグラムに似ていますが，縦線が入る ところが異なります．棒グラフというと，棒の内部を塗りつぶしたもの を良く見掛けますが，gnuplotでは塗りつぶしはできません．色を塗り たい場合は，Tgif等のデータで出力して，後で手を加えます．


棒の幅は，なにもしなければ，隣接する箱と接するように自動的に計算さ れます．set boxwidth widthを使えば，幅を調節することが できます．この場合，全ての棒がwidthで与えた幅になります．また， 幅をデータファイルで指定することもできます．データファイルの3カラム目 (もしくはusing X:Y:Zで指定したZのカラム)が幅になります．以下 の例では，与えたデータ点を青い記号で表しています．3カラム目を与える方 法では，幅に1,2,1,2,..を与えました．

default

幅は自動的に計算されます

set boxwidth 1

全ての幅を1にする場合

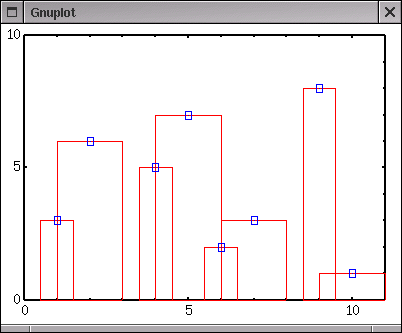

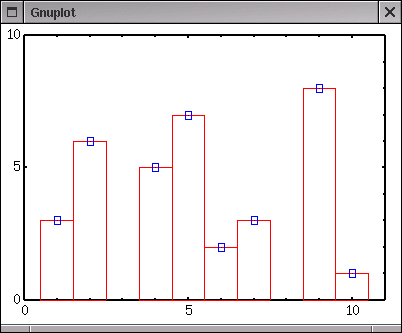

data file

データの3カラム目に幅の数値を与えると，それぞれの棒の幅を 個別に変えることができます．右の例は，幅を1,2,1,2..とした場合．

up

誤差付きのデータ点を描く

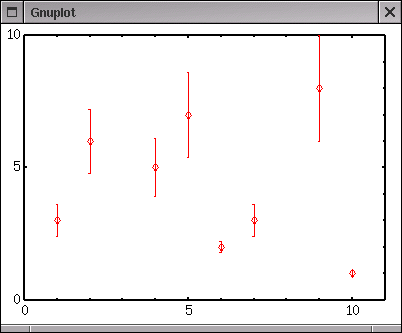

yerrorbars

pointsと同じですが，そこにY方向の誤差を付けます． 誤差の幅は，データが3カラムで与えられていれば上下同じに なり，4カラムで与えられていれば，3,4カラムがYデータの幅に なります．

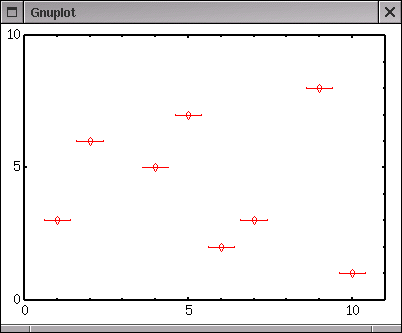

xerrorbars

yerrorbarsと同様に，X方向の誤差を付けます．

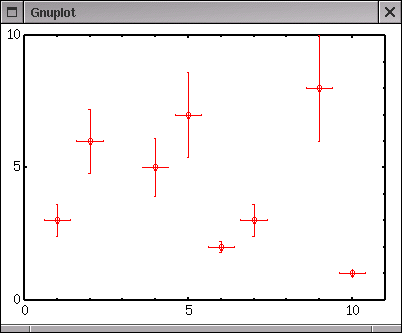

xyerrorbars

XY両方の誤差を付けます．データは，4カラムか6カラム必要です．


データと誤差データが，データファイルとどのように対応し，データファ イルに何カラムの数値を記述するかは，プロットする方法に依存します．詳細 は，data fileの項目を参照して ください．

ベクトルを描く

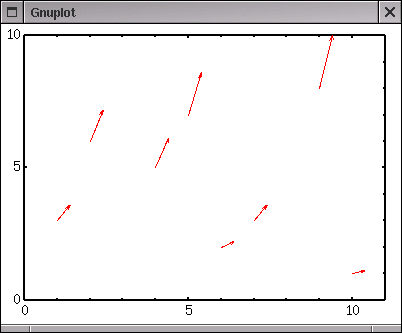

vector

ベクトル図を描きます．(X,Y)の点から，(X+dX,Y+dY)に向かって 矢印を描きます．従ってデータファイルには4カラム必要です．

その他 (financebars, candlesticks)

その他のスタイルに，金融関係で使われる2つがあります．これらをその他 に分類したのは，このページを書いている本人が「よーわからん」という理由 でしかありません．多分，株価の変動とかをプロットするものなんでしょう． これら2つのプロットではデータは5カラム必要で，それぞれ，X座標値 (普通は日時)，始値，安値，高値，終値に対応します．

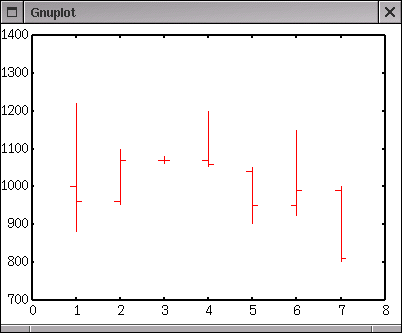

financebars

高値と安値の間を線で結び，その日の始値と終値の位置に小さな 横棒を付けます．この横棒の長さは，set barで変える ことができます．

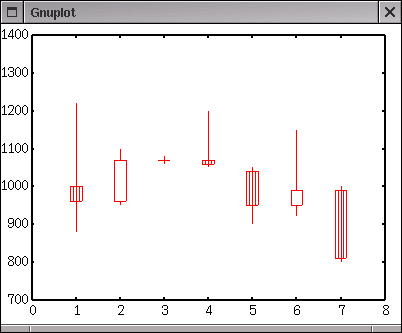

candlesticks

financebarsと同様です．始値と終値の間に長方形を描き，高値 と安値まで線を引っぱります．始値・終値の上下が代わると長方形 に縦線が入ります．
