その他もろもろ (その1)

1 | 2 | 3 | 4

3項演算子 (A ? B : C) の使い方．

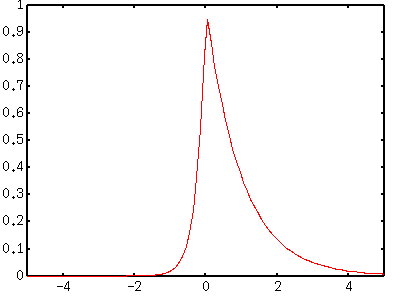

3項演算子は，C言語のそれと同様に働きます，と言うとあまりに不親切な ので，もう少し詳しく説明しましょう．3項演算子とは A ? B : C のように書 かれたもので，Aは条件式，BとCは実行文です．これは，Aが真ならBを実行し， そうでなければCを実行せよ，という意味を表します．X>0の範囲ではexp(-x)， Xが負の領域ではexp(4*x)となる関数をプロットしてみましょう．

gnuplot> set xrange [-5:5]
gnuplot> plot x>0 ? exp(-x) : exp(4*x)
fig/sample9.1

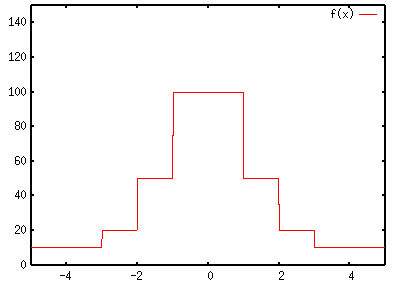

条件式を入れ子にすれば，もう少し複雑な関数を定義することも可能です． Xの絶対値の範囲に応じてY値が離散的に変化する関数を作ってみましょう．

gnuplot> f(x)= (abs(x)<1) ? 100 : ( (abs(x)<2) ? 50 : ((abs(x)<3) ? 20: 10 ))
gnuplot> set xrange [-5:5]
gnuplot> set yrange [0:150]
gnuplot> set sample 1000
gnuplot> plot f(x)
fig/sample9.1b

この関数は，Xの絶対値が1未満では100，1以上2未満では50，2以上3未満で は20，それ以外は10という定数を与えるものです．Xの区間が変わるところ でYの値は離散的になっていますが，gnuplotはその部分を線分でつないで しまいます． set sample を使ってサンプリング数を増やしてい るのは，この不連続部分での線分が，なるべく垂直になるようにするため です．

up

途切れた関数．

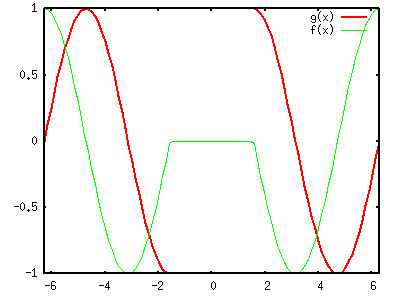

Gnuplot FAQにも書かれていますが，gnuplotはゼロでの除算のような数学的 に定義されない表現を無視します．これと3項演算子を使って，途中で途切 れる関数を表示することができます．

gnuplot> f(x) = (abs(x)>pi/2) ? sin(x+pi/2) : 0
gnuplot> g(x) = (abs(x)>pi/2) ? sin(x) : 1/0
gnuplot> set xrange [-2*pi:2*pi]
gnuplot> set yrange [-1:1]
gnuplot> plot g(x) w l lw 2,f(x)
fig/sample9.1c

ここでは2つの正弦関数f(x)とg(x)を定義して，比較しています．f(x)の方 は xの絶対値が90度以下でゼロになるもの，g(x)は同じ領域でゼロで除算 するものです．見やすいように，f(x)の方は少しずらして表示しています．

up

ループの作り方．

gnuplotのコマンドに reread と if というものがあり， これらを組み合わせると簡単なループが作れます．rereadはファ イルをもう一度読み直すコマンドです．rereadだけでは無限ルー プになりますので，ifを使って一定の反復回数になると終了する ようにします．

3次元プロットを回転させて，簡単なアニメーションにしてみましょう．回 転させるには，視点の角度を0〜360までを5°ステップで変化させます．ま ず次のような内容のプロットファイルを作り，"loop.plt"という名前にし ておきます．ここで表示する関数は exp(-x*x)*erf(y)というものです．

theta = theta + 10
set view 60, theta
splot exp(-x*x)*erf(y)
if(theta<360) reread

thetaの初期値や，その他の設定は別の所で行い， load "loot.plt"でループに入ります．各コマをダンプし，適当なソフトウェ アを使ってGIFに変換するとアニメーションを作ることができます．

gnuplot> set nokey
gnuplot> set noxtics
gnuplot> set noytics
gnuplot> set noztics
gnuplot> set border 0
gnuplot> set isosamples 40, 40
gnuplot> set hidden3d
gnuplot> set xrange [ -5 : 5 ]
gnuplot> set yrange [ -5 : 5 ]
gnuplot> theta = 5
gnuplot> load "loop.plt"
