2次元プロットのあれこれ (その1)図の大きさがいつも一定になるようにしたい．gnuplotが描くグラフの領域は，軸の数字やラベルによって変化します． この領域を固定したいときは，marginを調整します．marginには， 上(tmargin)下(bmargin)左(lmargin)右(rmargin)があり，デフォルトでは 全てが自動計算されるようになっています．現在の設定は，
gnuplot> show margin
lmargin is computed automatically
bmargin is computed automatically
rmargin is computed automatically
tmargin is computed automatically

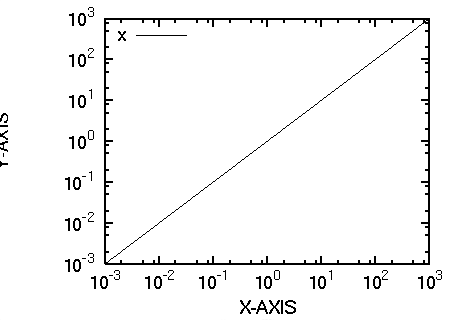

で見ることができます．marginに与える数値は，文字数です． 例として全てのmarginを指定した場合を示します． gnuplot> set lmargin 10 gnuplot> set bmargin 3 gnuplot> set rmargin 2 gnuplot> set tmargin 1 この様にしておいて，X，Y軸の目盛のフォーマットを変えてみます．

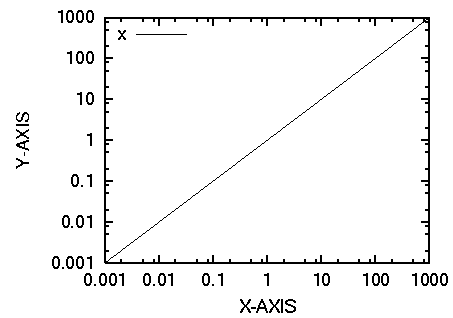

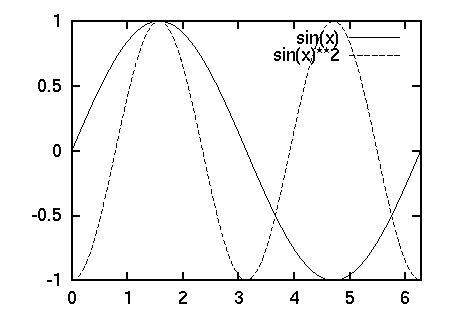

軸のラベルの位置は変わってしまいましたが，グラフの枠の大きさは 同じままです．ラベルの位置も固定するには，set {x|y}label にあるオフセットのオプションを指定する必要があります．  左右両方のY軸を使いたい．複数の図を一つにまとめて描きたいときが良くあります．gnuplotでは上下 左右の軸に別々の目盛を割り振ることができ，右側のY軸はY2軸，上のX軸はX2 軸として使うことができます． Y2軸は，何もしなければ左側のY軸と同じです．Y2のレンジをYと違うように してみて，sin(x)とsin(x)の2乗をプロットしてみましょう．どちらのY軸を使って 図をスケールするのかは，plotのオプションにあるaxisで指定します． axisに続けてx1y1, x1y2, x2y1, x2y2 のいづれかを与えて，表示するときに使う 軸を決めます．x1y2なら，下側のX軸と右側のY軸の目盛に合わせて表示することに なります．
gnuplot> set xrange [0:2*pi]
gnuplot> set yrange [-1:1]
gnuplot> set y2range [0:1]
gnuplot> plot sin(x) axis x1y1, \
sin(x)**2 axis x1y2

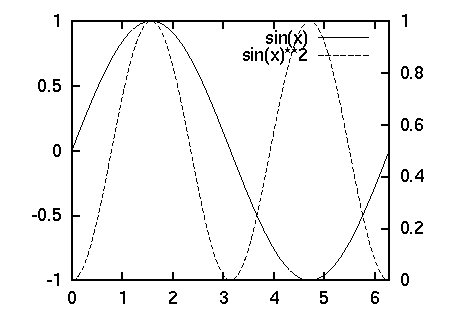

 このままでは，右の軸に描かれる目盛は，左の軸と同じままです．0〜1の 範囲に合わせた目盛を出力し，さらに，左のY1軸の目盛を右側に描かないよう にするには，次のようにnomirrorを指定します．勿論， set y2tics 0,0.1の様にY2軸の最小目盛と増分を指定すること もできます． gnuplot> set y2tics 0, 0.2 gnuplot> set ytics nomirror

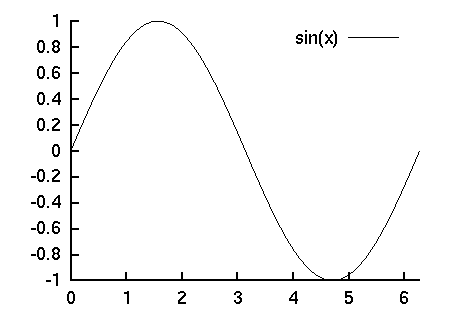

このようにしてプロットした図では，どの線を右の軸で読むのかをはっきりと させる必要があります．そのときは，set arrow を使って右向きと左向きの矢印を図に描き込めばよいでしょう． 軸を消したい．gnuplotは上下左右に枠を作って，その中に図をプロットしますが，この 枠を表示したり消したりするには，set border を使います．上下左右の軸には，1(下)，2(左)，4(上)，8(右)の数値が与えられており， 特定の軸を表示したい時は，その軸の数字を加えたものを与えます．1ならX1軸だけ， 3ならX1とY1軸，31なら全部になります．但し，この数字を変えただけでは， 目盛だけが残ってしまい，軸を完全に消すことはできません． set no{x|y}ticsやset {x|y}tics nomirrorなどで， 目盛を表示させないようにする必要があります． 以下の例はX1Y1軸だけを使って表示するものです． gnuplot> set border 3 gnuplot> set xtics nomirror gnuplot> set ytics nomirror  正方形や，縦横比の固定された長方形の図を描きたい．昔のgnuplotでは不可能の一つとして有名でしたが，今ではサポートされて います．図を正方形にするには，set size でsquareを指定します． gnuplot> set size square 同様に，縦横比を固定するには，次のようにします． gnuplot> set size ratio 2 この場合，Y軸がX軸の2倍になります．squreやratioで指定する軸の長さ 比は，軸の数値(つまりX,Yのレンジ)には関係しません．X,Y軸の単位に対して その比を固定するには，ratioの数値を負にします．-1にすると，X軸の単位長 さとY軸の単位長さが等しくなります．-2なら，Y軸は2倍の長さになります．
|
