目盛あれこれ

目盛の表示を変えるには？

軸に描かれる目盛には，大きな目盛(major tics)と小さな目盛(minor tics)が あります．軸の数字は大きな目盛のある所に書かれます．デフォルトでは，小さな 目盛は対数プロットのときだけ描かれます．

大きな目盛の表示を変えるには， set {x|y}tics を使います．

gnuplot> set xtics 2
gnuplot> set ytics 0,200
gnuplot> plot x**3

X軸の目盛は増分だけを指定した場合で，目盛の数値は2づつ増加します． Y軸では目盛の初期値と増分を指定した場合で，0から200づつ増加します．Yが 0未満の部分には目盛が表示されません．set ytics 0,200,600 の様に終了値(600)を指示することもできます．

小さな目盛は， set m{x|y}tics を使い，大きな目盛を何分割 するかで与えます．上の例で，X,Yの目盛の間に中点を付けたい場合は， 次のようにします．

gnuplot> set mxtics 2
gnuplot> set mytics 2

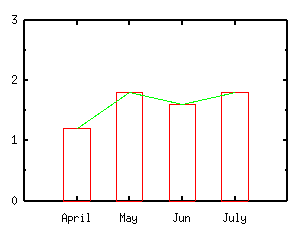

目盛の数値は，任意の文字に置き換えることができます．X座標が 1から4までの4点で与えられてるデータがあるとして，この1から4 の位置に"April"や"May"等の別の文字を置くには，次のようにします．

gnuplot> set xtics ("April" 1, "May" 2, "June" 3, "July" 4)
gnuplot> plot "test.dat" using 1:2:3 notitle with boxes,\
              "test.dat" using 1:2   notitle with lines

この様に，大目盛を変えてしまうと，小目盛をset mxtics で設定しても 無視され，小目盛は表示されません．

目盛の長さを変えるには，set ticscale を使います．数値を一 つ指定すると，大目盛の長さが，その数だけ倍されます．この時，小目盛は自 動的に大目盛の半分の長さになります．指定した数値が2つなら，2番目は小目 盛に適用されます．set ticscale 1 1 とすると，大目盛と小目盛の 長さは同じになります．

標準では，目盛は枠の内側に描かれます．これを外向きにするには， set tics out を使います．

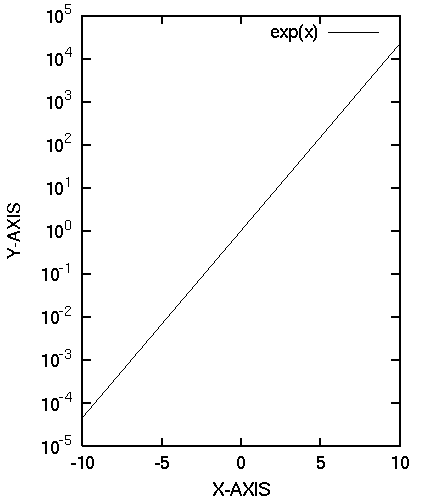

対数プロットで，数値を10の冪乗で表示したい．

gnuplotの数値の表示のフォーマットは，デフォルト では "%g"です．対数グラフを描くとき，グラフの数値が適当な大きさ(0.0001 以上，100000以下)に入っていれば0.01, 1000等の"F"フォーマットの数値で表 示されますが，その範囲を越えると1e-05, 1e+06の様に"E"フォーマットに切 り替わります．

数値を10の冪で表示するには，set format で軸のフォーマットを "10^{%L}"に変更します．%Lの部分に10の指数が入ります．X windowの画面表示で は，添字を付けることはできませんので，出力をenhanced postscriptにしま す．

gnuplot> set format y "10^{%L}"
gnuplot> set terminal postscript eps enhanced
gnuplot> set ylabel "Y-AXIS" 2,0

数値の表示形式(format)を変えるには？

軸の数値の表示形式は，set format によって変えることができます． set format に続けて，フォーマットを指定する軸(X, Y, Z, XY, X2, Y2)を与え，さらにフォーマットの文字列を与えます．この文字列は，C言 語のprintfで使われるものと大体同じです．例えば，次の例は，X軸の数値を， 小数点以下3桁で，全体が10文字の長さで表示することを表します．

gnuplot> set format x "%10.3f"

%の後に，表示する全体の桁数と小数点以下の桁数を書きます． 6.2なら，全体を6桁，小数点以下を2桁表示することを表し，実際の 表示は，"5.00"のようになります．ここは，6や，.2だけ を書いても構いません．省略した方はデフォルトの桁数が使われます．

桁の表示に続いて，表示フォーマットを表すアルファベットを1文字 (f,e,E,g,x,X,o,t,l,s,T,L,S,c,P)与えます．デフォルトは"%g"で，数値が適 当な桁数の整数や小数で表せる範囲では"%.0f"で表示し，それ以外では"%e"フォー マットに自動的に切り替わります．f,e,x,oのフォーマットは以下のようになっ ています．eとE等の違いは，表示されるアルファベットが大文字か小文字かの 差です．"%O"はgnuplotのマニュアルには存在しますが，実際には正しく働き ません(バグ?)．

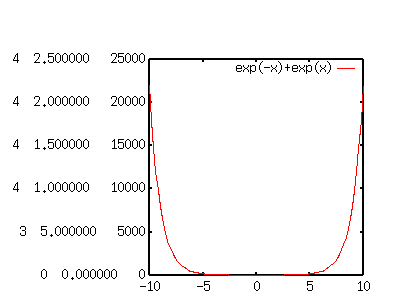

t,l,T,Lは主に対数表示に関係します．y=exp(-x)+exp(x)という関数を [-10:10]の範囲でプロットする場合を考えます．Y軸の数値は大きく変化しま すが，最初は対数ではなくて普通のプロットをしてみます．formatによる表示 の変化が分かりやすいように，同時に数種類のformatで表示してみましょう．

gnuplot> set format y "%T %t %g"
gnuplot> plot exp(-x)+exp(x)

この様にformatを指定すると，Y軸に3種類の数字が書かれます．右から， "%T", "%t", "%g"に対応しています．この表示を見て分かるように，"%t"は実 際のY軸の数値の数字部分(仮数部)を表し，"%T"は10の冪乗(指数部)を表し ています．つまり，"%t"の部分をA，"%T"の部分をBとすると，"%g"で表現され る数値は，A x 10^Bとなっています．

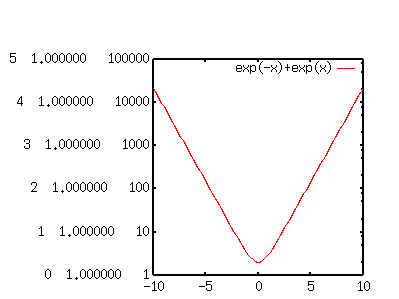

次にこれを対数表示します．

gnuplot> set logscale y
gnuplot> replot

この様に，"%t"で表される部分は全て1になり，"%T"にはY軸の対数が入り ます．Y軸に指数を表示したければ，formatに"%T"を与えればよいわけです． また，Postscriptに出力する場合のように，上付の数値表示が出来るterminal であれば，"10^{%T}"とすることで，10の冪乗を表示することができます．

普通の対数プロットでは，tとl，TとLは全く同一になります．対数の底を 10では無く別のものにすると，これらの表示結果が異なります．tとTは，10を 底にした普通の対数プロット，lとLはset logscale axis baseで指定したときのものに対応しています．10以外の底を使った対数プ ロットをすることはあまり無いでしょうから，これらは同じものと考えても良 いでしょう．

formatは数値の表示方法を与えるだけではなく，色々な文字を入れること もできます．たとえば， set format x "%g km" のように指定すると，数字に続けて"km"という単位が表示されます．

目盛は残して，数字だけを消すには？

上の項目の応用で簡単にできます．

gnuplot> set format x ""

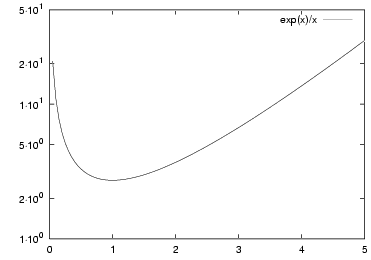

対数プロットで2や5のような間の数字を書きたい．

対数プロットでは，軸の数値は10の冪乗の部分だけに書くのが普通ですが， 軸のレンジがそれほど広くない場合(例えば最大値と最小値の比が2桁程度の範 囲のとき) 2や5のような間の数字も書いておくと図が読みやすくなる場合があ ります．gnuplot では数字は set {x|y}tic で指定する大目盛の部 分だけに数字が書かれますので，中間部分に数字を書くにはここに大目盛を持っ て来る必要があります．対数目盛の場合は，書きたい目盛の位置を手で設定す る必要があります．

gnuplot> set logscale y
gnuplot> set yrange [1:50]
gnuplot> set ytics (1,2,5,10,20,50)
gnuplot> set format y "%2.0t{/Symbol \327}10^{%L}"
gnuplot> set lmargin 8
gnuplot> set terminal postscript eps enhanced
gnuplot> plot exp(x)/x

set formatで指定したPostscriptのシンボルは・になります． ×にしたいときは{/Symbol \264}を使います．

ここで上げた方法は，システムによってはうまく行かない場合があるよう です．例えば50.0という数値を"%t"と"%L"のformatで表記するとき，5.0と1 (5.0E+01) という数字が得られれば良いのですが，場合によっては0.5と2 (0.5E+02) を返すようなシステムがあり，その場合は軸上の50という数値が 0x10^2と言うように変になってしまいます．対数グラフにゼロは無いはず．
