ラベルあれこれ (その1)

1 | 2 | 3

ラベルに上付き・下付き添字を使いたい．

enhanced postscriptのterminalを使うと，軸の名前や図中のラベルの 文字列に添字を使うことができます．このterminalに設定するには，

gnuplot> set terminal postscript enhanced

の様に，enhaned のオプションが必要です．TeXの添字の書き方のように，X^2 とすると2が上付き添字になり，Y_3 とすると3が下付き添字になります．幾つ かの文字をまとめて添字にするには，Z_{64}の様に { } で括ります．上下の添字 を同時に付けたい時は，Z@^2_{64} の様に＠記号を使います．

例として，y=sin**2(x),y=sin**3(x),y=sqrt(sin(x)) の3つを描いて，その 凡例に添字を使ってみます．

gnuplot> set terminal postscript eps enhanced
gnuplot> set key spacing 1.3
gnuplot> set xrange [ 0 : pi ]
gnuplot> set yrange [ 0 : 1.5 ]
gnuplot> plot sin(x)**2 ti "sin^2(x)", \
         sin(x)**3      ti "sin^3(x)",\
         sqrt(sin(x))   ti "sin^{1/2}(x)"

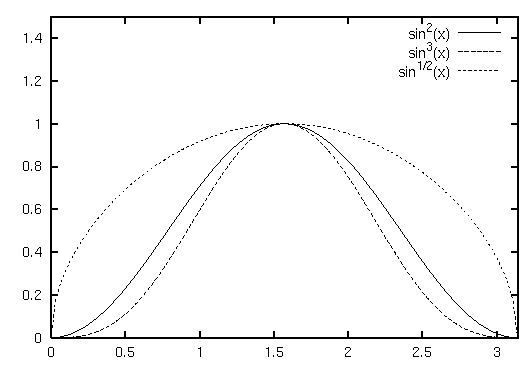

fig/sample4.1

凡例の文字列に添字が付いていると，そのままでは凡例同士がくっつき 過ぎてしまうようです．上の例では，set key spacing 1.3 を使って，改行量を3割ほど増やしました．

up

ラベルにα，βの様なギリシャ文字を使いたい．

文字列の中にギリシャ文字を使う場合も，添字の 例と同じく，enhanced postscriptのterminalを使います． terminalの設定には，

gnuplot> set terminal postscript enhanced

の様に，enhanced のオプションを付けます．

ギリシャ文字は {/Symbol a} の様に記述します．この場合は小文字の"a"に 対応するαが表示されます．Symbolとアルファベットの対応は，次のように なっています．

ALPHABET SYMBOL ALPHABET SYMBOL alphabet symbol alphabet symbol
A Α N Ν a α n ν
B Β O Ο b β o ο
C Χ P Π c χ p π
D Δ Q Θ d δ q θ
E Ε R Ρ e ε r ρ
F Φ S Σ f φ s σ
G Γ T Τ g γ t τ
H Η U Υ h η u υ
I Ι W Ω i ι w ω
K Κ X Ξ k κ x ξ
L Λ Y Ψ l λ y ψ
M Μ Z Ζ m μ z ζ

その他，直接8進数のキャラクタコードを指定することで，{/243}なら£， {/247}なら§といった様々なポストスクリプトのコードを表示することができ ます．詳しくは，gnuplotに付属の ps_guide.ps を参照してください．

例として，y=αx+γ という直線をプロットし，図中にα，γの値を ラベルで記入してみましょう．

gnuplot> set terminal postscript eps enhanced
gnuplot> set xrange [ 0 : 5 ]
gnuplot> set label "{/Symbol a}=0.5, {/Symbol g}=0.2" at 2,0
gnuplot> plot 0.5*x-0.2 ti "y={/Symbol a}x-{/Symbol g}"

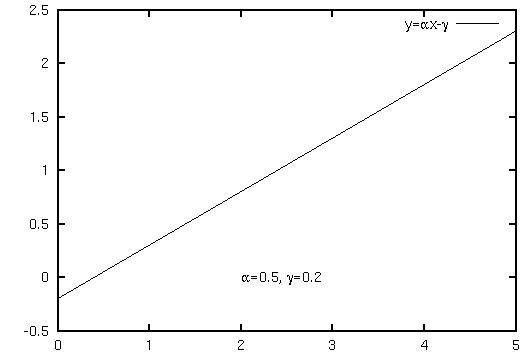

fig/sample4.2
up

X,Y軸のラベルとグラフの間隔を調整したい．

set {x|y}label のオプションに あるオフセットで設定します．

gnuplot> set xlabel "x" 0.0,1.0

とすると，x軸の名前が1文字分だけ上に上がり，グラフに近付きます．yのオ フセットをさらに大きくすると，軸名がグラフの中に入ってしまいます．逆に yのオフセットを負の値にすると，軸名はグラフから離れていき，軸名とグラ フの間に空間ができます．gnuplotは描画領域を目一杯使ってグラフを描こう とするので，x軸名が上に上がると，その分だけグラフの高さが大きくなり， 軸名を下げるとグラフは小さくなります．

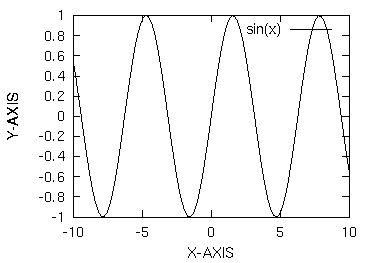

fig/sample4.3 Y offset = 0

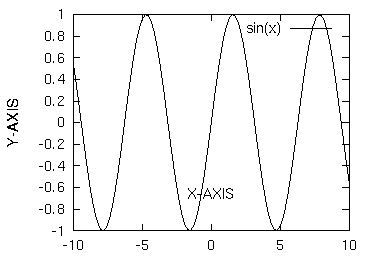

fig/sample4.3c Y offset = +5

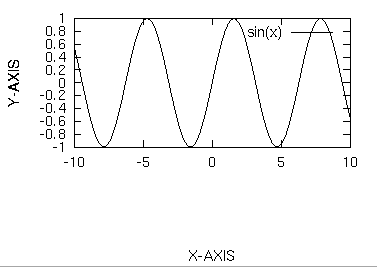

fig/sample4.3d Y offset = -5

同様に set ylabel "Y-AXIS" +n,+m の 様にy軸のオフセットを設定すれば，y軸の位置を変えられます．次の例はxの オフセットを+5と-5にした場合で，これらを変えるとグラフの幅が変化します．

fig/sample4.3 X offset = 0
fig/sample4.3c X offset = +5

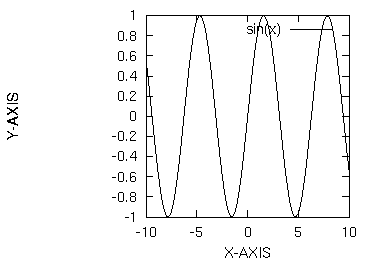

fig/sample4.3d X offset = -5
