極座標プロットのあれこれ

データを2次元極座標でプロットする．

通常の2次元データはデカルト座標系の(X,Y)の点の組として与えられていま す．これを極座標で表示します．データファイルの書き方は，普通の2次元データと同じです．極座標表示では， (X,Y)の組が，(θ,r)として取り扱われます．つまり，X=角度，Y=動径長さ， です．角度の単位は，デフォルトではradianで，0〜2πでプロットは一周 します．度(degree)を使いたいときは， set angles degrees と します．

次の様な2次元データがあるとします．これはデカルト座標系でプロッ トしたもので，Xは0〜180度までの角度，Yは-1〜1で変化する量です．

fig/sampleP1.1

これを極座標表示します．

gnuplot> set polar

        dummy variable is t for curves
gnuplot> set angles degrees
gnuplot> plot "datafile.dat" with lines
fig/sampleP1.2

次に，極座標らしくなるようにXYの範囲を調整し，またプロットの サイズにsquareを指定して，正方形にします．

gnuplot> set size square
gnuplot> set xrange [-1:1]
gnuplot> set yrange [-1:1]
gnuplot> replot
fig/sampleP1.3
up

中心からデータまでの線を引く．

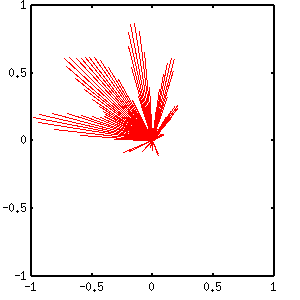

上の例では，各(θ,r)の点を結んだグラフを作りました． 原点から各点へ線を引くには， with impules を使います．

gnuplot> plot "datafile.dat" with impulses
fig/sampleP2.1
up

グリッドを描く．

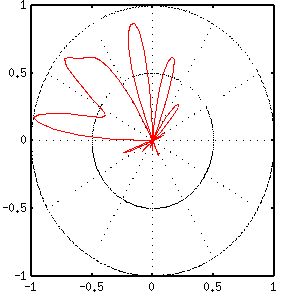

極座標表示では，2種類のグリッドがあります．一つは普通のプロットと同じ くXY軸の主目盛に描かれるものでset gridで表示します．もう一 つは半径rに対する同心円状のグリッドでset grid polar angle と指定します．角度angle毎に半径方向の 格子も入ります．角度を省略すると30度になります．

gnuplot> set grid polar
fig/sampleP3.1

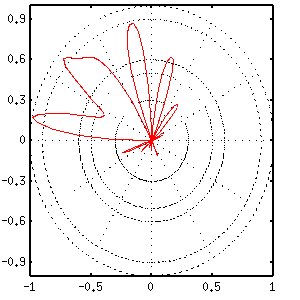

同心円のグリッドは，XY軸両方の主目盛に関連しています．上の図では xtics, yticsいづれも0.5となっていますので，同心円も半径0.5毎に描かれて います．これを変えると円が描かれる半径も変わります．次の例では，XYの目盛 を変えていますので，0.3,0.5,0.6,0.9,1.0に円が描かれています．

gnuplot> set xtics 0.5
gnuplot> set ytics 0.3
fig/sampleP3.2
