日付/時間型データの表示

1 | 2 | 3 | 4

時系列型データを用意する．

データが日にちや時間となっている時系列データをプロットするには，まず set xdata time や set ydata time を使ってデータ が日付型であることgnuplotに教え，さらに set timefmt で日 付/時間の表示がどのようになっているかを与える必要があります．始めに データとしては以下のようなものを考えます．

2004-02-09  310
2004-02-10  185
2004-02-11  239
2004-02-12  132
2004-02-13   85
2004-02-14   57
2004-02-15    8

この日付のデータをgnuplotに読み込ませるには，timefmtとして "%Y-%m-%d" を与えます．この例では月と日にちが10未満の時に頭にゼロを パディングして桁数をそろえていますが，これをしなくとも(例えば 2004-2-9というデータでも)同じフォーマットで正しく読み込まれます．

gnuplot> set xdata time
gnuplot> set timefmt "%Y-%m-%d"
gnuplot> plot "sample.dat" using 1:2 with boxes

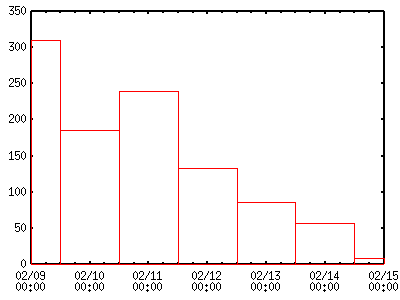

fig/sampleS1.1.png

gnuplotでは日付/時間型データをかなり柔軟に読み込めるようになっていま す．ファイル中のデータ表式と timefmtで与えるフォーマットの 対応の例を以下に挙げます．

データ表示形式 timefmt comment
2004/4/6 %Y/%m/%d 2004/04/06でも可
December/96 %B/%y spellingを間違えるとwarningがでます
2004/Jan %Y/%b 3文字の略名
1970/240 %Y/%j "%j"は一年間の第何日目(1-365)
02:45:03 %H:%M:%S 時間は24時間制
1076909172 %s 1970年1月1日0時からの秒数
up

出力文字列を整える．

gnuplotは日付/時間型のデータをX座標データとして読み込むと，そのデー タに合った形でX軸にメモリを表示します．上の一週間分のデータの例なら， "月/日"が出力されます．しかしながら，ここではやや余分な"00:00"とい う時間まで表示されています．出力の表示形式を制御するには set format を用います．ここでのフォーマット指定は通常の数値出力とは異なり，UNIXのライブラリ strftime関数でのフォーマットとなります．

gnuplot> set xdata time
gnuplot> set timefmt "%Y-%m-%d"
gnuplot> set format x "%b/%a"
gnuplot> plot "sample.dat" using 1:2 with boxes

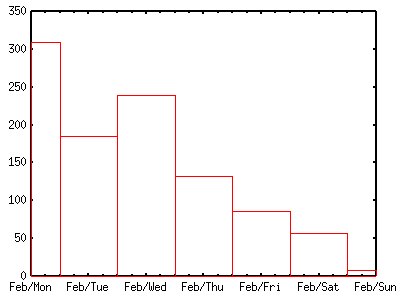

fig/sampleS2.1.png

上の表に挙げたフォーマットに加えて，この例のように "%a" という timefmtにはない，曜日を出力するフォーマットを指定すること が可能です．詳しくはstrftime関数のマニュアルを参照してください．色々 な出力が可能ですが，現実的には上の表に挙げてあるような Y, y, m, d, H, M, S で十分では無いでしょうか．
