ラベルあれこれ (その2)

1 | 2 | 3

ラベルを表示するときの座標は？

gnuplotでは，グラフに任意の直線・矢印・文字列を書き込むときの位置 や凡例の位置を表すのに，4つの座標系が使われます．これらは，"first", "second", "graph", "screen"，と呼ばれ，それぞれ，グラフの左のY座標と下 のX 座標，右のY2座標と上のX2座標，グラフ内部の相対的な位置，画面内の相 対的な位置を表しています．座標系を指定しないときはfirstの座標系，つま り図のY軸が使われます．座標系を指定するときは，x,y座標を与えるときに， graph x, screen y の様に，使う座標系を前に置きます．

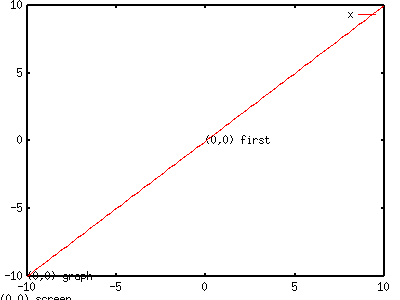

簡単なテストをしてみましょう．各々の座標系の原点になる所に文字を 書いてみます．

gnuplot> set label "(0,0) first"  at first  0, first  0
gnuplot> set label "(0,0) graph"  at graph  0, graph  0
gnuplot> set label "(0,0) screen" at screen 0, screen 0
fig/sample4.4a

最初のラベル("first")は，図の中央付近にある軸の原点に置かれます． プロットの数値と座標系が一致しているので，図に矢印やコメントを描き込む ときに便利です．"graph"の原点は，枠線(border)の左下のコーナーになって います．右上のコーナーがgraph座標系の(1,1)になります．図中の位置を相対 的に決定して与えたいときに使います．例えば，graph 0.5, graph 0.5 なら 常に枠の中央になります．"screen"は表示画面の左下で，一部画面外に出てし まっています．画面の右上がscreenでの(1,1)です．プロットの大きさに関係 なく画面全体に対する相対的な位置を決めるのに使います．

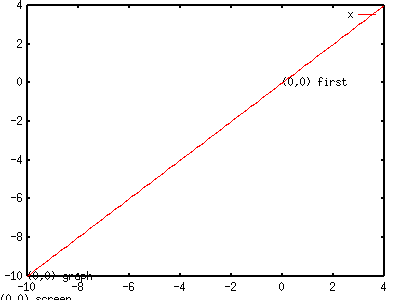

firstの座標系で指示したラベルは，図のXY軸の数値が変わればそれに伴って 位置が変化します．その他のラベルの位置は，軸の数値で変わりません．

gnuplot> set xrange [-10:4]
gnuplot> set yrange [-10:4]
gnuplot> replot
fig/sample4.4b

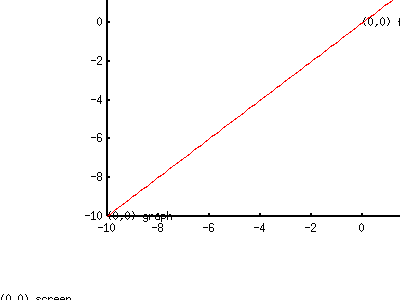

図全体を右上にずらしてみましょう．図の原点を変えるには set origin x,y を使います．このx,y座標は"screen"座標系で与え ます．全体を20%づつ右上にずらすには，次のようにします．

gnuplot> set origin 0.2,0.2
gnuplot> replot
fig/sample4.4c

screenで与える原点は常に左下ですが，originを変えるとgraphの原点が移 動します．


up

図中に矢印を描き込みたい．

図の中に説明のための矢印を描き込むことがよくあります．gnuplotでは， set arrow を使って矢印や線分を作成します．一番簡単な例は， set arrow from 1,2 to 2,4 の様な書き方で，(1,2)という座標から (2,4)に向かう矢印が表示されます．この座標は，何も指 定しなければfirstの座標系になり，X軸Y軸の目盛に依存します．常に同じ位 置に矢印を置くには，graphやscreen座標系で座標を与え ます．

arrowを定義するたびに，gnuplotはそれぞれの矢印に順番に番号をふって いきます．最初に定義された矢印のタグが1，その次が2，という風になっており， この番号は，後で矢印を再定義する場合や消去する場合に使われます． このあたりの定義方法は，set labelと全く同じです．

gnuplot> set arrow from 0,0 to 1,1
gnuplot> set arrow from 0,0 to 1,2
gnuplot> set arrow from 0,0 to 1,3

この様に3つの矢印を定義すると，原点から(1,1)に向かう矢印が1番， (1,2)に向かうのが2番になります．2番の矢印を消し，3番の矢印の終点を (1,5)に変えるには次のようにします．

gnuplot> set noarrow 2
gnuplot> set arrow   3 to 1,5

最初の定義の時に， set arrow 1 のようにユーザが直接タグと なる番号を与えることもできます．こちらの方法の方が間違いが少ないかもし てません．定義した矢印はshow arrow で確認することができます． なお， nohead のキーワードを付けると，終点にく矢じりが描かれ ず，単純な線分になります．また，lw (linewidth)やls (linestyle)のキーワードで，線分の太さや線種を変えることもできます．

関数をプロットするときに，コメントを付けるために描き込む矢印の座標が すぐには分かりにくい場合があります．関数が簡単なら，次のような方法が使えます．

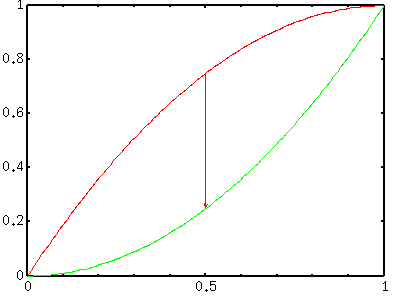

まず，表示する関数を最初に定義します．ここではy=x**2とy=1-(1-x)**2 の2つのグラフを描いて，X=0.5での2つの関数の間の部分に矢印を入れる例を 示します．まず，2つの関数を定義します．

gnuplot> f(x)=x*x
gnuplot> g(x)=1-(1-x)*(1-x)

矢印はX=0.5での座標を計算すれば良いのですが，これを矢印の定義のときに行います．

gnuplot> set arrow 1 from 0.5,f(0.5) to 0.5,g(0.5)
gnuplot> plot f(x),g(x)
fig/sample4.5

この方法では，set arrowを実行した時点で矢印の座標が計算さ れるため，その後でf(x)やg(x)を変更しても矢印の座標は自動的に変わっては くれません．関数を変更したら，もう一度矢印も定義し直す必要があります．


線分の両端に矢じりを付ける方法は無いようです．無理にやるなら，from とtoをひっくり返した矢印を定義して，2つの矢印を重ね描きする方法でしょ うか．．．

gnuplot> set arrow 1 from 1,2 to   1,4
gnuplot> set arrow 2 to   1,2 from 1,4
