2次元プロットのあれこれ (その3)

1 | 2 | 3 | 4 | 5 | 6 | 7

幾つかのグラフを一つにまとめて描きたい．

複数のグラフを描くには，gnuplotのmultiplotを使う方法と，個別の図を EPSで作っておいて，TeX等を使って後でまとめ る方法があります．ここではmultiplotの使い方を説明します．

set multiplot とすると，マルチプロットのモードに入り，プ ロンプトが multiplot> に変わります．このモードでは，plotコ マンドで表示するたびに，新しい図が古い図に重なって表示されるように なります．y=x, y=x*x, y=x*x*x の3つのグラフを順次重ね描きしてみましょ う．

gnuplot> set multiplot
multiplot> plot x
multiplot> plot x*x
multiplot> plot x*x*x
multiplot> set nomultiplot

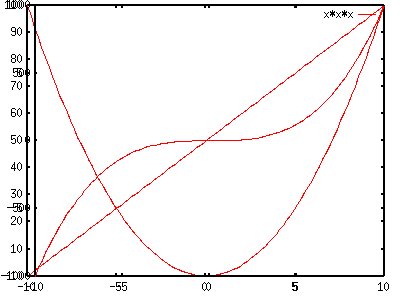

fig/sample5.10a

XやYの範囲を指定しないと，gnuplotが範囲を自動的に決めてしまうので，3 つのプロットの範囲がバラバラになり，めちゃくちゃな図になってしまい ます．XとYの範囲を[-10:10]に固定してみましょう．凡例も重なってしま うので， no key で消しておきます


gnuplot> set xrange [-10:10]
gnuplot> set yrange [-10:10]
gnuplot> set nokey
gnuplot> set multiplot
multiplot> plot x
multiplot> plot x*x
multiplot> plot x*x*x
multiplot> set nomultiplot

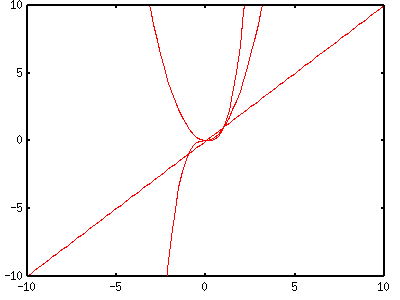

fig/sample5.10b

きれいに重なりました．でもこれだけのことなら，multiplotでなくとも， 普通のプロットで出来る事です．multiplotでは，個々の図を描く位置を毎回 少しづつ変えながら，元の図と重ならないようにして複数の図を一枚に入れて しまうことができます

そのためには， set size と set origin を使います． sizeで個々の図をこれで縮小します．originは図を描く位置を指定するも のです．0,0なら画面左下が図の左下と一致し，0.5,0.5なら，図の左下が 画面中央に来ます．


multiplotの例として，4つのリサージュ図形を一枚に入れてみましょう． リサージュは，x=sin(n*t), y=sin(m*t)の2つの関数を媒介変数表示することで 描けます．ここでは，n=3,5，m=2,4と変えたものを作ってみましょう．

gnuplot> set parametric

        dummy variable is t for curves, u/v for surfaces
gnuplot> set noxtic
gnuplot> set noytic
gnuplot> set nokey
gnuplot> set size square 0.3,0.3
gnuplot> set rmargin 0
gnuplot> set lmargin 0
gnuplot> set tmargin 0
gnuplot> set bmargin 0
gnuplot> set multiplot
multiplot> set origin 0.1,0.1
multiplot> plot sin(3*t),cos(2*t)
multiplot> set origin 0.1,0.5
multiplot> plot sin(3*t),cos(4*t)
multiplot> set origin 0.5,0.1
multiplot> plot sin(5*t),cos(2*t)
multiplot> set origin 0.5,0.5
multiplot> plot sin(5*t),cos(4*t)
multiplot> set nomultiplot

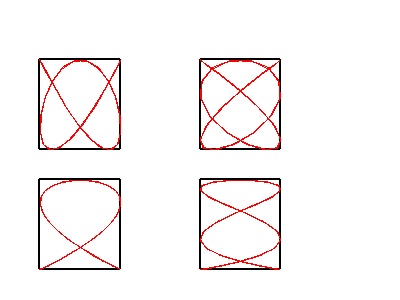

fig/sample5.10c

noxticとnoyticで目盛を非表示にしたり，4辺のmarginを0にしているのは， 4つの図の大きさを同じにするためです．

実際にmultiplotを使うと分かりますが，個々の図の正確な位置決めやサ イズの調整は案外難しいものです．上の例の様に，長方形の画面に正方形の図 を配置する場合は，originに与える数値をcut-and-tryで調整する必要があり ます．特に，個々の図に目盛や軸名が着いていると図の大きさがそれによって 変化してしまいますので，位置決めがさらに難しくなります．

up

格子(grid)を小目盛の所にも描きたい．

set grid でグリッド(格子)が描かれますが， 標準では大目盛(tics)のある所だけに しか描かれません．小目盛を設定して，ここにもグリッドを描くには，次のようにします．

gnuplot> set mxtics 5
gnuplot> set mytics 5
gnuplot> set grid xtics ytics mxtics mytics

これで，大目盛を5分割した所にも格子が描かれます．set grid の 部分を見てもらうとわかるように，xtics ... mytics の部分で， どの目盛に格子を描くかを制御できます． set grid noxtics noytics mxtics mytics とすれば，小目盛の所だけに格子が描かれます(こん な事する人は居ないでしょうが．．．)
