図の中に図を描きたい

グラフ中の空いた部分に，別の小さな図を描いてみましょう．よくあるの は，図の込み入った部分の拡大図を作るものです．複数の図を同時に描くので， ここではmultiplotを使います．全体の図の サイズを1としたときに，図中の図の縦横を0.5にしたものを作ります． multiplotに入った後，まず全体の図を描きます．

gnuplot> set xrange [ 0 : 20 ]
gnuplot> set yrange [ 0 : 6 ]
gnuplot> set xtics 5
gnuplot> set ytics 1
gnuplot> set multiplot
multiplot> set origin 0.0,0.0
multiplot> set size 1.0,1.0
multiplot> plot "file.dat" u 1:2:3 notitle with yerrorbars,\
>               "file.cal" u 1:2   notitle with lines

図の原点を空いた部分(0.45,0.1)に移動した後，縮小したグラフを描きます． XとYのレンジは，拡大したい部分を指定します．拡大窓にプロットするの は，レンジが違う以外は上の全体のものと同じですので，replot を使うことができます．

multiplot> set origin 0.45,0.1
multiplot> set size 0.5,0.5
multiplot> set xrange [ 1 : 5 ]
multiplot> set yrange [ 2.4 : 3.0 ]
multiplot> set ytics 0.5
multiplot> replot
multiplot> set nomultiplot
gnuplot>
fig/sample5.14

Xの小さい部分が拡大されて見やすくなっていませんか．ここでは，拡大 窓の位置をうまく設定して，両方の図が重ならないようにしていますが，全体 図中の線や点が拡大図の中に入ってしまうと，両者は重なって表示されてしま います．gnuplotで，このような部分を消すことはできません．

軸名を入れる場合は全体の図だけにしておき，小さい方の図には付けないほ うが良いでしょう．また，全体を縮小するEPSを作る場合は，全体の大きさ を決めるset size は multiplotモードに入る前に定義しないと いけません．multiplotに入った後でサイズを定義しても，Postscriptファ イルに書き込まれるBoundingBoxは画面全体になってしまいます．完成品が ぷろっとぎゃらりぃ にありますので参 考にしてください．

up

簡単な棒グラフ．

スタイル一覧にあるように， gnuplotが描く棒グラフ with boxes は中空の矩形になります．内 部の塗りつぶしはver.3.6以前のgnuplotはできませんが，ver.3.8から可能に なりました．

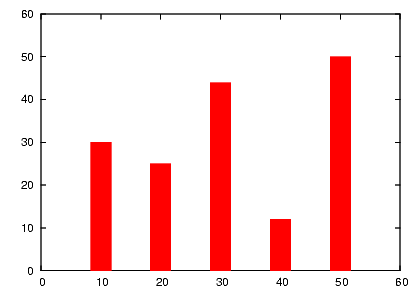

Postscriptに出力するなら，非常に太い線を使って with implusesで描くのが簡単です．下の例では，1番の線種の幅を50倍に しています．

gnuplot> set term postscript eps enhanced color
gnuplot> set linestyle 1 lt 1 lw 50
gnuplot> # for gnuplot ver.4
gnuplot> # set style line 1 lt 1 lw 50
gnuplot> plot "test.dat" using 1:2 with imp ls 1
fig/sample5.15

up

[ver.4] ONLY !

Ver.4以降では，box styleでの矩形を塗りつぶすオプションが追加されてい ます． with boxes に fs [pattern | solid] (fillstyle)のオプションを付けて作画します． set style fill を用いて，塗りつぶすパターンを別に設定することもできます．

with boxes fs pattern の場合は，使用するパターンを番号で 指定します． solid の場合は，0から1までの塗りつぶしの濃さを 指定します．

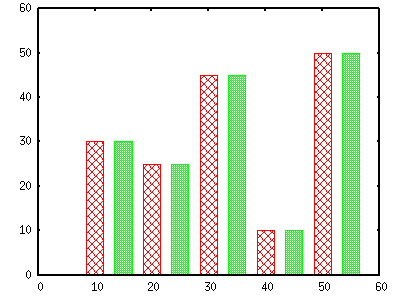

下の例では，棒の幅は3とし，これを(3)で与えています．

gnuplot> plot "test.dat" usi 1:2:(3)      w boxes fs pattern 1,\
gnuplot>      "test.dat" usi ($1+5):2:(3) w boxes fs solid 0.7
fig/sample5.15b
