2次元プロットのあれこれ (その6)

1 | 2 | 3 | 4 | 5 | 6 | 7

表示方法の異なる2つの図を横または縦に並べる．

同じデータの図を，表示方法を変えて，横または縦に並べる方法を紹介します． 次のような場合に，このような表示が役に立ちます．

  • 同じデータを表示スケールを変えて横に並べる．
    • Xのある特定の範囲を引き伸ばして表示したいとき．例えば，Xの値 が小さい部分だけを対数表示して拡大し，横に並べて1枚の図とす る．
  • 2つの似通ったデータを絶対値と比で比較する．
    • Y値が非常に接近した2つのデータを重ねてプロットすると，2つの グラフは重なってしまい判別ができなくなります．2つのデータが 非常に似ているという事を示したいだけなら，重なってしまうのは， さほど悪いことではありません．ただ，どの程度重なっているのか を定量的に示したいのなら，それらの比をとり，ratio=1からどれ だけ離れているかを表示すると良いです．ここでは，１つの図を上 下に分け，上半分に2つのデータを絶対値で表示し，下部にそれら の比をプロットします．
up

同じデータを表示スケールを変えて横に並べる．

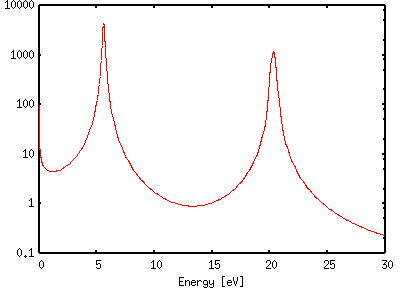

fig/sample5.16a

左のようなデータがあるとします．ここでの表示範囲は，[0:30]となってい ますが，Xが0に近い場所に意味があり，ここをより詳細に見せたい場合が あります．2つの図を異なるスケールで描けば良いのですが，これを1つの 図にまとめる方法を考えます．まず，Xが1以下の領域を対数表示します．


gnuplot> set log xy
gnuplot> set xrange [ 0.001 : 1 ]
gnuplot> set yrange [ 0.1 : 5000 ]
gnuplot> set xlabel "Energy [eV]"

Xが[1:30]の領域はlinear scaleで表示し，1以下の対数表示の図の横に multiplotを使って並べます．左右の図をぴったりとくっつける ために，左側ではrmarginをゼロにし，右の図では lmarginをゼロにします．2つの図の横幅を半分にしておき， set originを用いて右の図を0.5だけ右に移動します．

左側の図にはY目盛を入れるため， set lmargin 10 としてY軸の 数字を書く10文字分の領域を確保していますが，右側の図には数字を入れ ないのでlmarginをゼロにします．また 数字を消すために set format ""を指定します．

gnuplot> set multiplot
multiplot> set size 0.5,1
multiplot> set origin 0.0,0.0
multiplot> set lmargin 10
multiplot> set rmargin 0
multiplot> plot "calc.dat" u 1:2 w l
multiplot> set origin 0.5,0.0
multiplot> set format y ""
multiplot> set lmargin 0
multiplot> set rmargin 2
multiplot> set nolog x
multiplot> set xrange [1:30]
multiplot> set xtic 0,10
multiplot> set mxtic 5
multiplot> plot "calc.dat" u 1:2 w l
multiplot> set nomultiplot
gnuplot>

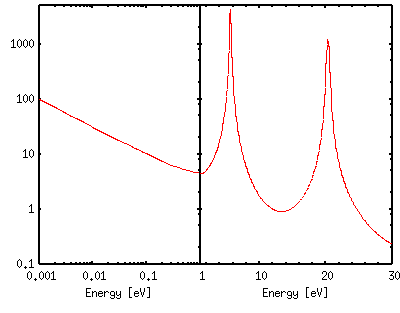

fig/sample5.16b

左側と右側のスケールが違うことを明確にするために，X軸にはminor tics をいれておくべきです．また，繋ぎ目でのXの目盛の数値が重なってしまわ ないように，右の図ではset xtics 0,10(初期値0，増分10)とし てX=1のところに目盛が入らないようにしました．

実は，このデータはXが小さい場合にlog-logで直線になることが分かってい ます．上の図と比較するとわかるように，表示領域を2つにわけることで， このようなデータの特徴を端的に表現することが可能になります．


この例ではX軸名が2つ表示されますが，2つの図の真中近辺に1つだけ表示さ せることもできます．左の図では set xlabel ""のように軸名 を消しておき，右側の軸名を set xlabel "Energy [eV]" -20,0 のように左にずらします．この時，両方の図で， set bmargin 5 のように下部のマージンを明示しておかないと，軸名を消した方の図の縦 の長さが変わってしまいます．

up

2つの似通ったデータを絶対値と比で比較する．

非常に似通った2つのデータを比較検討するには，絶対値での比較の他にそ れらの比を取ったものをプロットするのが効果的です．同じX座標でのY値 の比なので，今度は上下に図を重ねてみます．絶対値での比較は対数表示， 比は通常の目盛を使います．

2つのデータのX座標を揃えておかないと，比を計算することはできませんの で，データファイルには，1カラム目にX座標，2カラムが最初のデータのY 座標，3カラム目が2番目のデータのY座標が入っているものとします．

最初に設定するのは，上下の図に共通なX軸関係のパラメータです．ここで は，[0.01:30]の範囲を対数表示を用いてプロットします．上下の図の大き さをそろえるために，leftとrightのマージンを明示しています．

gnuplot> set xrange [ 0.01 : 30 ]
gnuplot> set nokey
gnuplot> set log x
gnuplot> set xtics 10
gnuplot> set mxtics 10
gnuplot> set lmargin 10
gnuplot> set rmargin 2

まず下側の図を作ります．下には2つのデータの比をとったものを，縦サイ ズを0.4に縮小して表示します．Y軸の範囲は0.5から1.5とし，目盛は0.6か ら0.2刻みで1.4まで入れます．X軸名は下の図に入れるので， set bmargin で軸名のスペースを確保します．また，上の図と接触させる ために， set tmargin 0 で上部の余白を無くします．2つのデー タは2,3カラムにあるので，その比をプロットするには plot 1:($2/$3) となります．Y=1を入れておくと，比のデータはより読み やすくなります．

gnuplot> set multiplot
multiplot> set yrange [ 0.5 : 1.5 ]
multiplot> set ytic 0.6,0.2,1.4
multiplot> set ylabel "Ratio"
multiplot> set size 1,0.4
multiplot> set xlabel "Energy [eV]"
multiplot> set origin 0.0,0.0
multiplot> set bmargin 3
multiplot> set tmargin 0
multiplot> plot 1 w l 0,"cross.dat" u 1:($2/$3) w l 1

次に上半分を作ります．下と同様にサイズを縮小した後，下の図の左上に移 動に原点を移動します．上側では，2つのデータを絶対値の対数で表示して います．set bmargin 0で下の図と接触させます．その時，X軸名 や数字は消しておく必要があります．

multiplot> set log xy
multiplot> set yrange [ 0.1 : 5000 ]
multiplot> set ytic 0.1,10
multiplot> set ylabel "Cross Section [b]"
multiplot> set size 1,0.6
multiplot> set origin 0.0,0.4
multiplot> set bmargin 0
multiplot> set tmargin 1
multiplot> set format x ""
multiplot> set xlabel ""
multiplot> plot "cross.dat" u 1:2 w l,"" u 1:3 w l
multiplot> set nomultiplot
gnuplot>

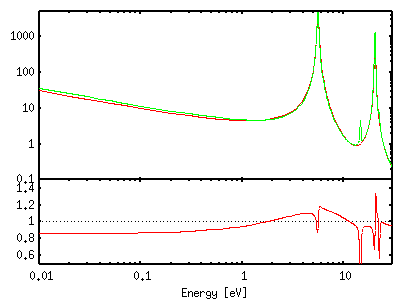

fig/sample5.16c

ここでは凡例を消していますので，比のデータがA/Bなのか，B/Aなのかはす ぐには分かりません．必要があります．上半分の図を見れば，赤い線が緑 線より低いので，下のratioは赤/緑であることは明らかですが，やはりこ れはcaption中に明記する必要があります．

EPSに出力した完成品がGalleryにあります．
